Крен двойного слоя формируя линию машины
1. спецификация материала
| 1 |
Соответствующий материал |
PI/PPGI |
| 2 |
Ширина сырья |
914/1220mm |
| 3 |
Толщина |
0.3-0.8mm |
2. Машина детализировала параметры
| 1 |
Крен формируя машину
|
Крен двойного слоя формируя машину |
| 2 |
Структура машины
|
Структура доски стены |
| 3 |
Полная сила |
О 18.5kw
|
| 4 |
Станции ролика
|
Верхний слой: 22 станции
Вниз со слоя: 24 станции
|
| 5 |
Урожайность
|
0-20m/min |
| 6 |
Управляющее устройство
|
цепью |
| 7 |
Диаметр вала
|
вал ¢76mm твердый |
| 8 |
Напряжение тока
|
(подгонянное) 480V 60Hz 3phases |
| 9 |
Цвет машины
|
Bule и желтое |
| 10 |
Поставьте время
|
60 дней |
| 11 |
Условия платежа
|
Оплата 30%T/T 70% перед пересылкой |
3. Чертеж профиля
Верхушка позже:
Вниз со слоя
4. Диаграмма потока процесса
Гидравлическая таблица Формировать-вырезывания-Вне Decoiler-крена

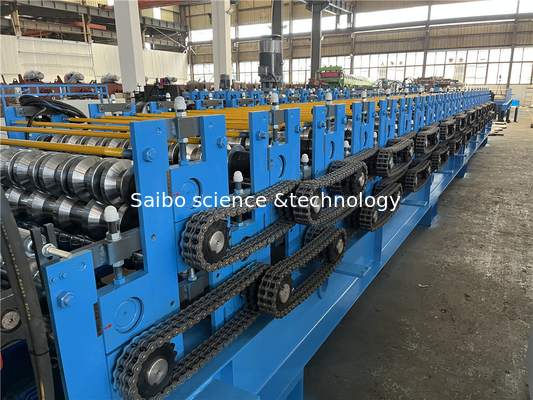

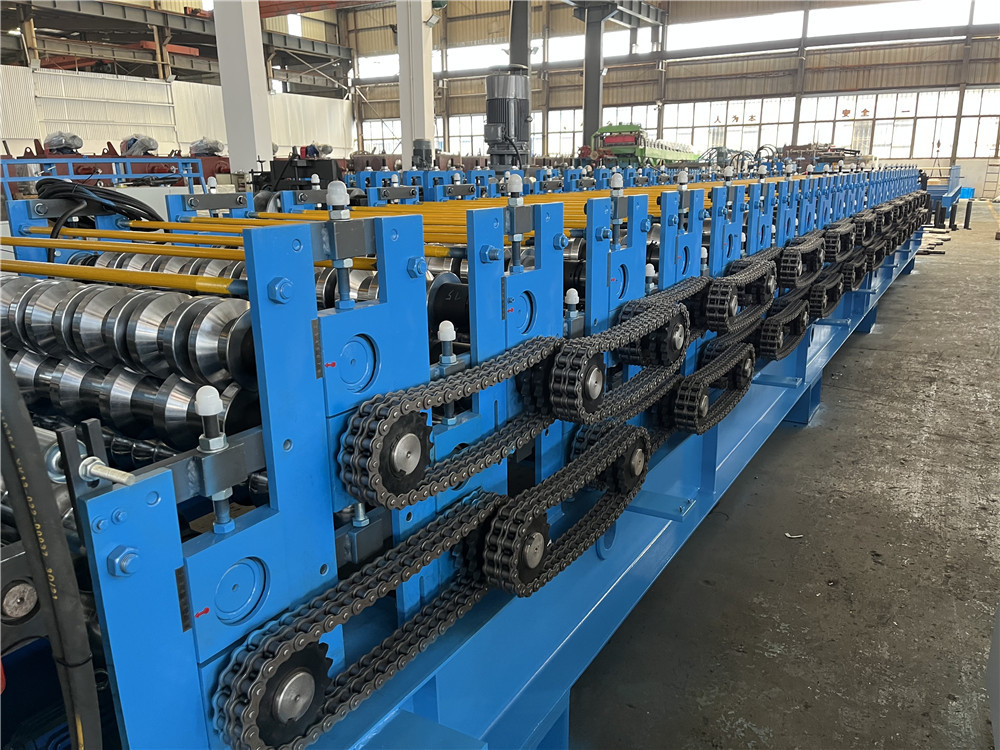

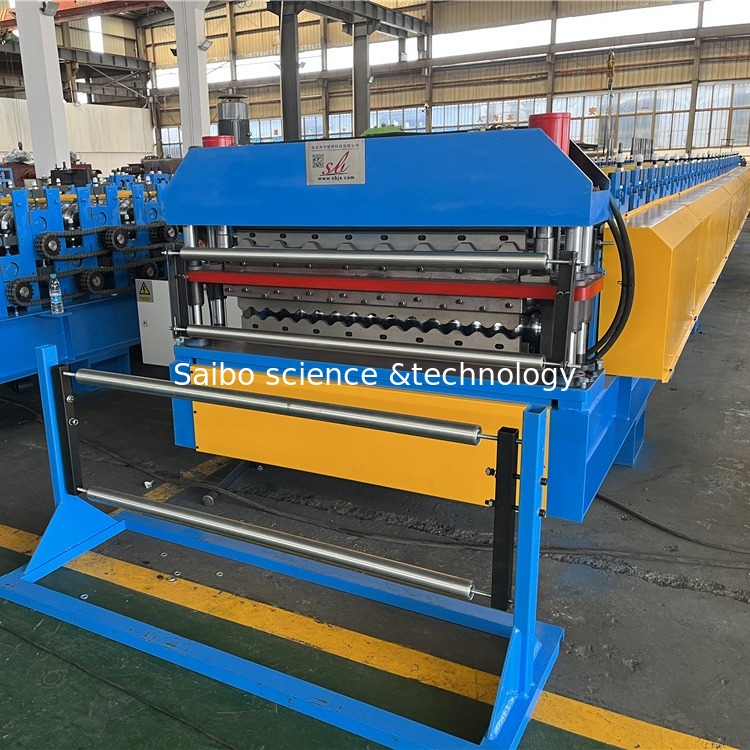

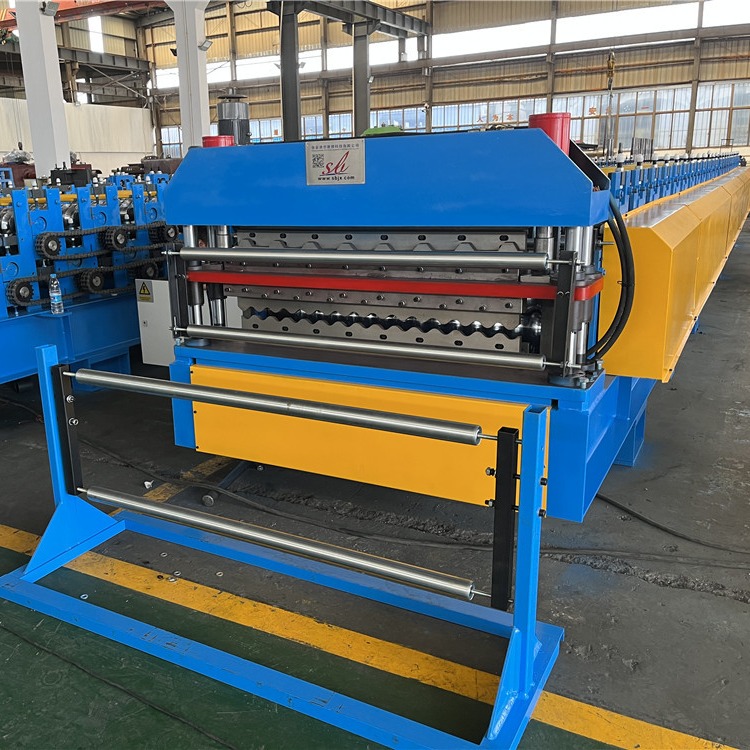

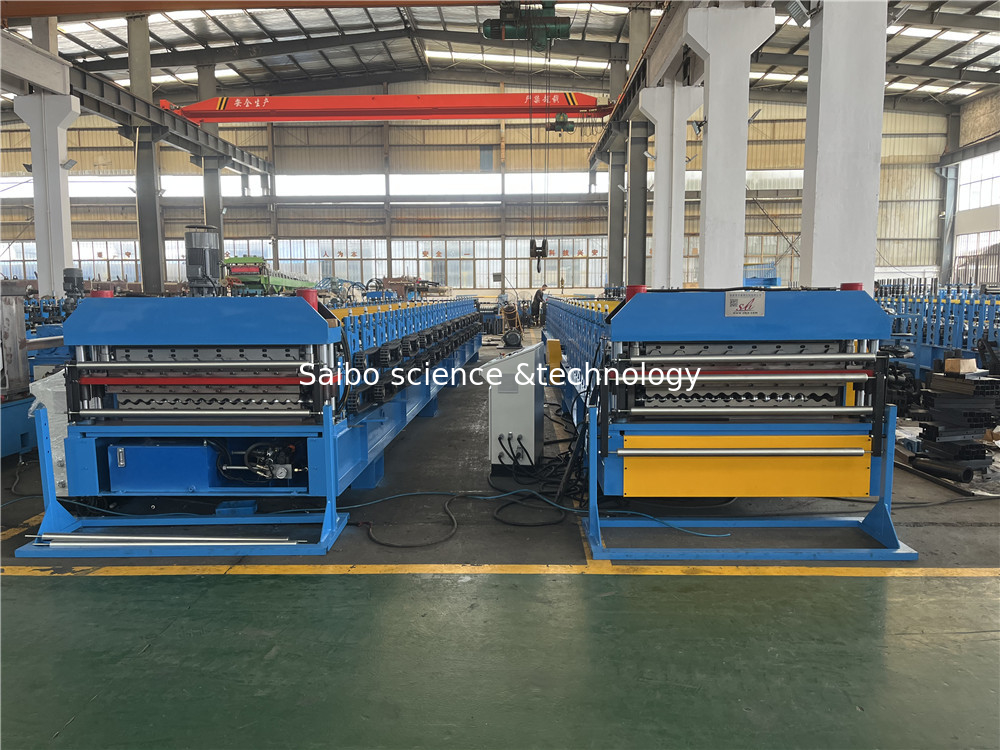

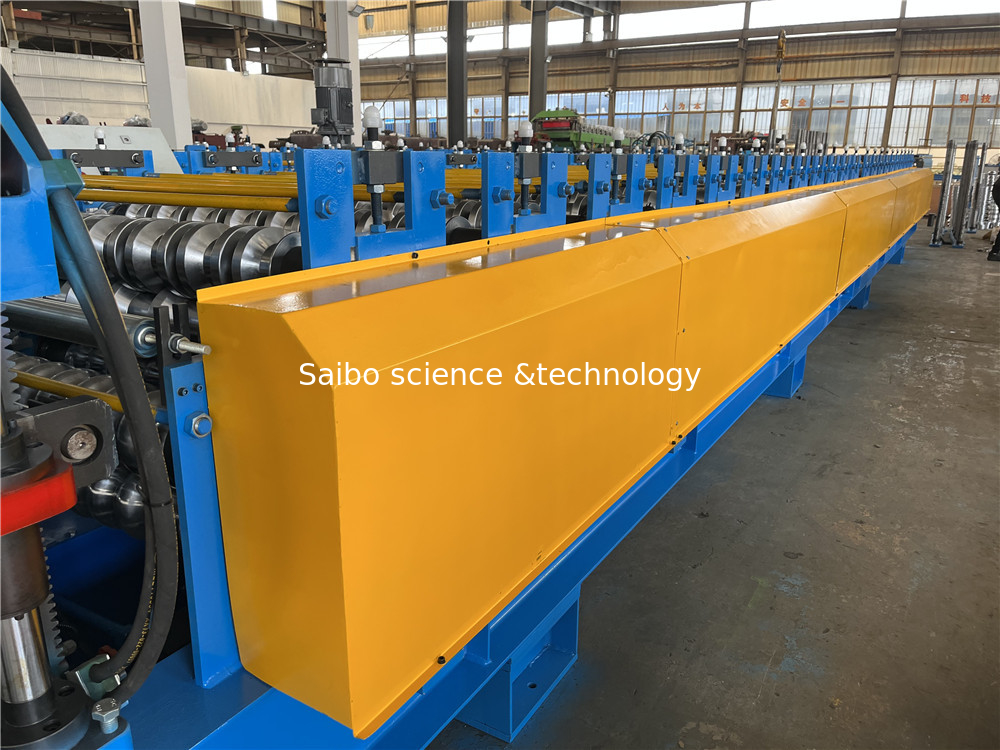

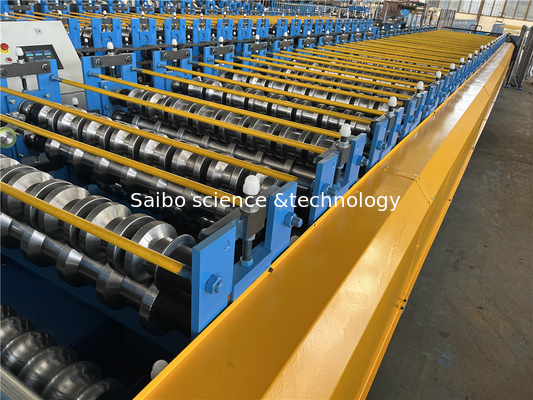

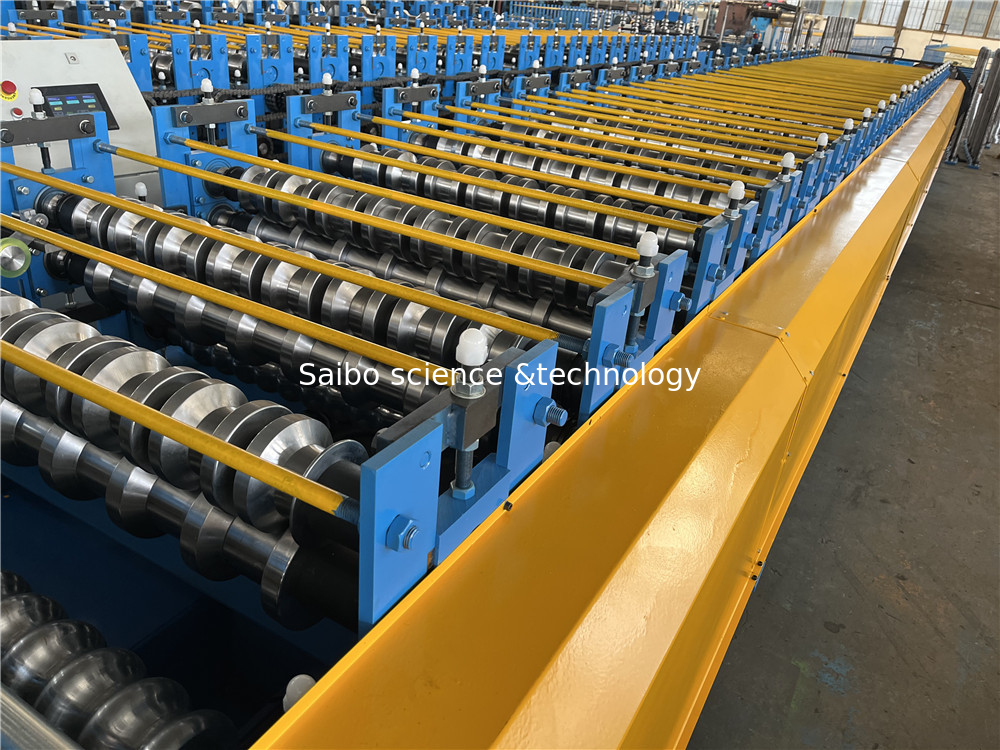

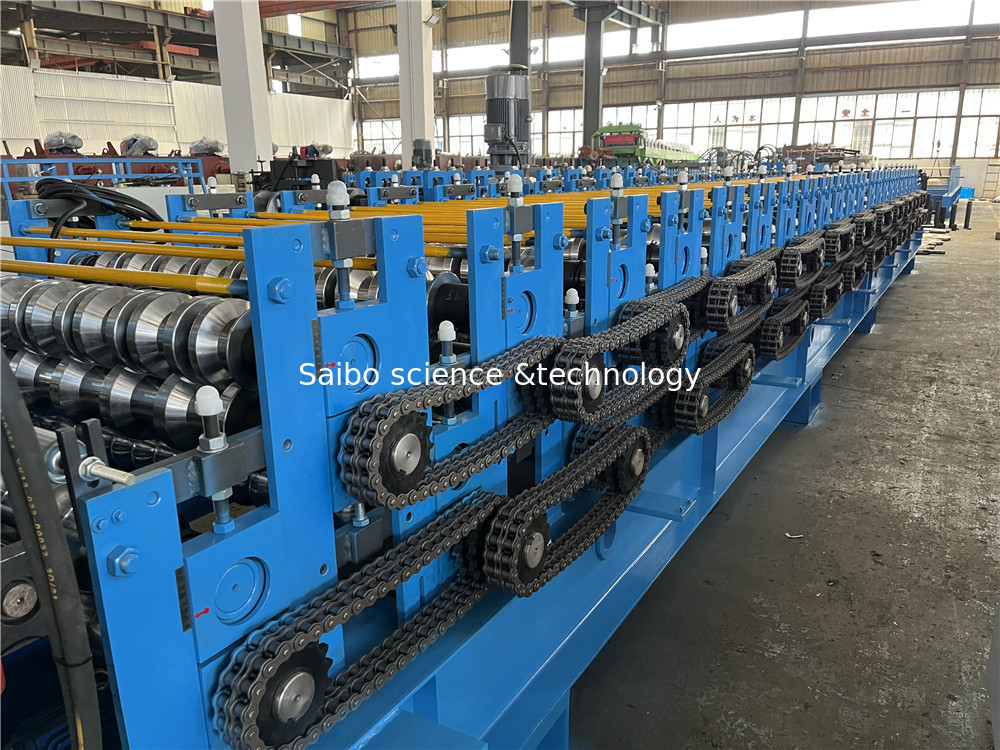

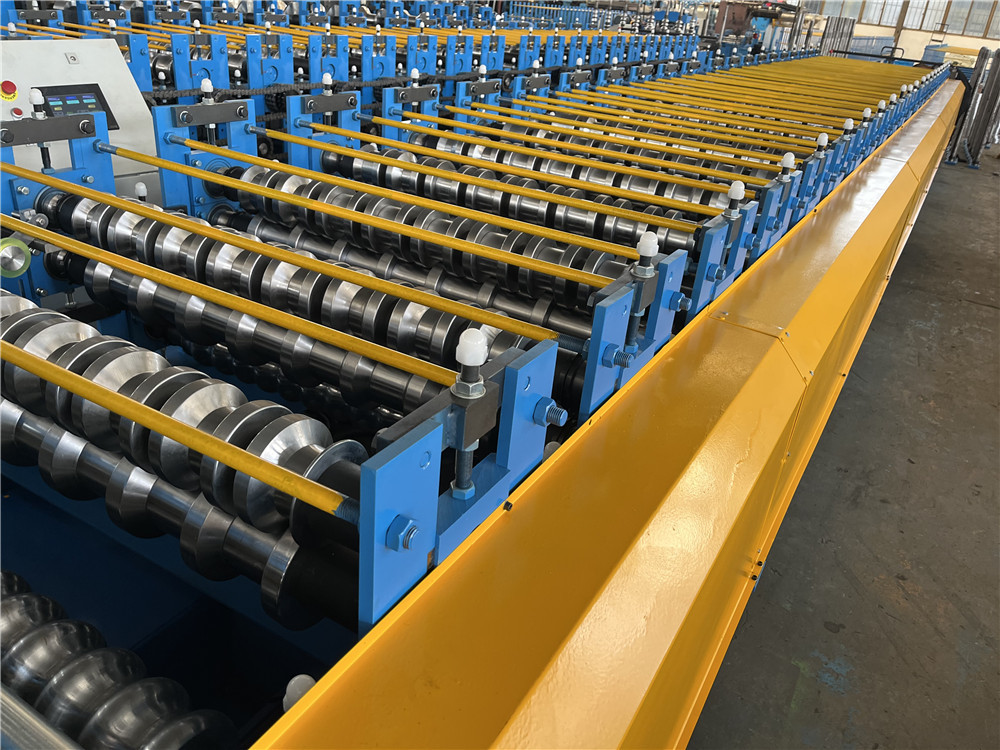

5. Фото машины для ссылки
6. Спецификация компонентов
(1) гидравлический ООН-койлер 5T
- Ширина питаться: 1250mm
- Возможность: 5 тонн
- Взаимо- диаметр: 460-560mm
- Maximal диаметр выхода: 1600mm
- Работая скорость: 50m/min регулируемое
- Сила главного мотора: Мотор AC 7.5KW
- Гидравлическая сила: 4KW
- Скорость контролируемая преобразователем частоты
- Де-койлер должен быть с управлением петли для предотвращения материала падая к земле.
- Цвет: синь
- Количество: 1
(2) главный крен формируя машину
- Материал ролика: Хром ASTM1045 покрыл поверхность с хромом
- Диаметр вала: материал ¢76mm: SAE1045 с гасить и закалять
- Станция крена: верхний слой 22stations/вниз со станций layer-24
- Главная сила машины: 11kw
(3) структура машины
- Большая ЭВМ заваркой луча 350H
- Структура машины: доска стены
- Привод цепью
(4) гидравлическая режа система
- Резать после формировать: Отрежьте лист после крена формируя к необходимой длине
- Материал лезвия: Cr12, твердость 58-62 HRC
- Мощность резания гидравлическим, 7.5KW
- Давление деятельности: 12Mpa регулируемое
- Измерять длины: Автоматический измерять длины кодировщика
- Допуск длины: +/- 1.5mm для каждого конечного продукта части
(5) шкаф компьютерного управления
- Programmable установка длины и количества профиля
- Язык операционной системы: Английский и китаец
- Компьютер используемый для того чтобы контролировать длину & количество. Машина автоматически обрабатывает изделие на определенную длину и остановить когда необходимо количество достиган
- PLC: Panasonic или customerization
- Экран касания: MCGS
- Инвертор: YASKAWA
7. FQA
Q1. Что главные узловые пункты для выбирать правые машины?
A1: Все структура, вал ролика, материал ролика, Motor&Pump, и система управления. Как новый покупатель, пожалуйста добросердечно знайте эту цену не окончательный пункт. Хорошее качество для долгосрочного сотрудничества дела.
Q2. Можете вы обеспечить обслуживание OEM для крена формируя машину?
A2: Да, большинство формировать потребность машины быть подгонянным как детальный запрос, потому что сырье, размер, использование продукции, скорость машины, тогда спецификация машины будет некоторые другими.
Q3. Что ваши стандартные торговые термины?
A3: Мы можем предусмотреть техническое предложение с ОБМАНЫВАЕМ, CFR, CIF, и так далее. Пожалуйста добросердечно сказать детальное имя гавани для конкурсной перевозки океана.
Q4. Как об обслуживании после-продажи?
A5: Мы обеспечиваем 18 месяцев свободной гарантии и свободной службу технической поддержки на вся жизнь любой машины. Во время периода гарантии, если части все еще сломленные, мы могут отправить новые одни свободно.
