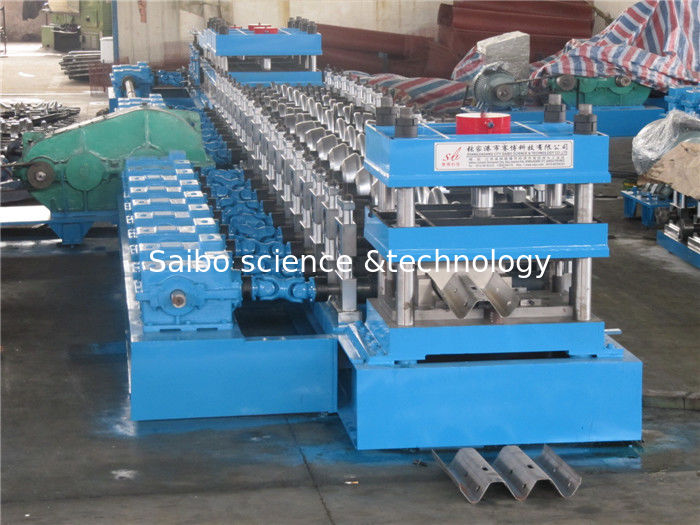

Усовик шоссе 20 станций формируя управление ПЛК Компутор машины

Профилегибочная машина с тремя волнами ограждения

Saibo Science & Technology производит профилегибочные станки, которые могут изготавливать различные типы дорожных ограждений.

Дизайнеры, инженеры и производители Saibo Science & Technology сотрудничают в производстве качественных профилегибочных линий для производства дорожных ограждений и звукоизоляционных панелей для шоссе.Будь то дома в Китае или за границей, мы обеспечиваем полную установку, обучение и постоянное обслуживание для всех наших клиентов.

Профиль:

Весь профиль нашей машины настраивается, вышеуказанный профиль предназначен только для справки.

1. Ширина рулона: 760 мм

2. Толщина: 2,0-3,2 мм

Макет:

Тележка для рулонов ---- Разматывание рулонов - предварительная резка ---- Подача (доставьте лист на первую станцию) ------- выравнивание --- первая большая перфорация (28 отверстий вместе) ---- - штамповка логотипа ------ штамповка два ------- перфорация три ------- перфорация четыре ------- резка ------- конвейерный стол ------ направляющая---- профилирование----ручной стол

Характеристики:

5. Спецификация компонентов

(1) гидравлический разматыватель 10т

• Вес рулона (макс.): 10000 кг
• Диаметр катушки(макс.): Φ508×1500 мм
• Диаметр цилиндра гидравлического масла: 120 мм, рабочее давление: 16 МПа.
• Ширина рулона (макс.): 800 мм
• Рабочая скорость: 0-25 м/мин.
• Мощность: 5,5 кВт

(2) Предварительная резка

• По запросу клиента машина должна быть оснащена предварительным резаком для сменной катушки во время работы.
• Резка с помощью гидравлики
• Гидравлическая мощность: 22 кВт
• Управление резкой переключателем

(3) Кормление и выравнивание

• Подача листа на направляющий ролик (он регулируется вправо и влево).
• Подающий ролик: диаметр ￠180 мм, материал сталь 40Cr, HRC48-52.°
• Выравнивающий ролик: верхний - 3 ролика, нижний - 4 ролика (всего 7 позиций), материал - сталь 40Cr, HRC48-52°
• диаметр выравнивающего ролика: 180 мм
• мощность: тормозной двигатель 7,5 кВт

(4) Штамповка

• Использование гидравлической штамповки
• Диаметр масляного цилиндра: ￠180 мм
• Рабочее давление: 30 МПа
• Материал пресс-формы: Cr12, закалка 58°-62°
• Гидравлическая мощность: 22 кВт
• Штамповочная станция: 4 станции
• Первая большая штамповка использует двойные цилиндры, остальные три штамповки используют один цилиндр.

(5) Резка

• Гидравлическая предварительная резка
• Материал ножа: Cr12, закаленный 58°-62°
• Диаметр масляного цилиндра: 250 мм
• Рабочее давление: 60 МПа
• Рабочий путь: 80мм
• Гидравлическая мощность: 22 кВт

​

(7) Конвейерный стол

• Длина: около 6 метров
• Привод от двигателя: 3 кВт
• На двух сторонах конвейера есть направляющие ролики, чтобы лист мог двигаться прямо.
• На поверхности конвейерного стола расположены ролики, диаметр ролика 90 мм.
• Материал ролика: сталь 45#, хромированная поверхность.

(8) Профилирование

• мощность главного двигателя: 55квт
• станция: принять чугун HT50
• Замедляющий двигатель: BWD14-43-55KW, изготовленный в Шанхае или Чанчжоу.
• Трансмиссия: от коробки передач: 200 * 500 (снаружи чугун, поверхность необходимо отполировать и покрасить. Внутри 60 # кузнечный и штампованный металл)
• Диаметр главного вала: ￠100 мм Материал: 45﹟кованая сталь
• Материал ролика: GCR15 закаленный 58°-62°, черное оксидное покрытие
• Станция рулона: 20 станций (включая две станции подачи)
• Толщина ролика: 2-3,2 мм
• Время по датчику: 5 м -- 12 м/мин (не включая штамповку)
